پروڈکٹ پیرامیٹرز

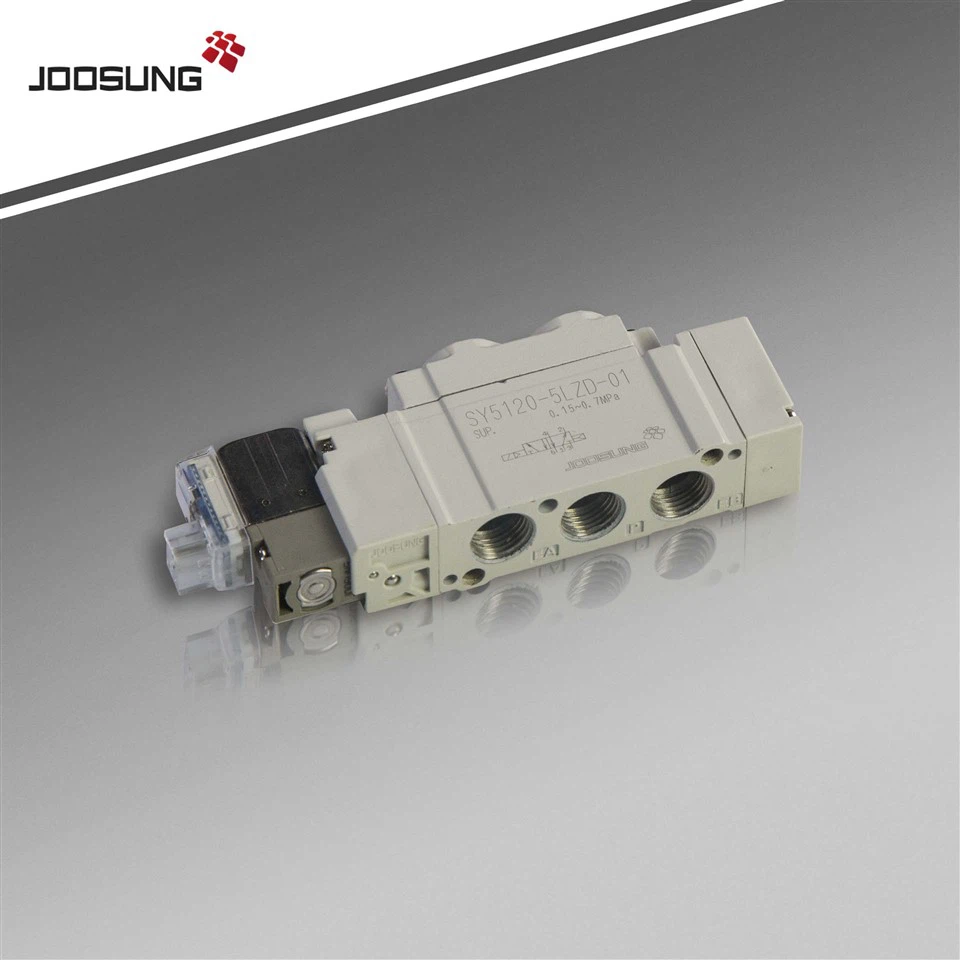

sy 5120-5 LOO-C6 نیومیٹک سولینائڈ والوز
نیومیٹک سولینائڈ والو کی کچھ عام اقسام:
- براہ راست اداکاری: سولینائڈ براہ راست ایک پلنجر منتقل کرتا ہے جو والو کو کھولتا ہے یا بند کرتا ہے۔ یہ قسم آسان ، قابل اعتماد اور تیز ہے ، لیکن اس میں بہاؤ کی صلاحیت اور دباؤ کی حد محدود ہے۔
- پائلٹ سے چلنے والا: سولینائڈ ایک چھوٹا پائلٹ والو چلاتا ہے جو بڑے مین والو میں دباؤ کو کنٹرول کرتا ہے۔ اس قسم کے بہاؤ کی شرح اور دباؤ کو سنبھال سکتا ہے ، لیکن اس کو چلانے کے لئے کم سے کم دباؤ کے فرق کی ضرورت ہوتی ہے اور یہ براہ راست اداکاری والے والوز سے آہستہ ہے۔
- دو طرفہ: والو میں دو بندرگاہیں ہیں ، ایک انلیٹ کے لئے اور ایک دکان کے لئے۔ یہ عام طور پر کھلا (نہیں) یا عام طور پر بند (این سی) ہوسکتا ہے ، اس کا مطلب یہ ہے کہ جب سولینائڈ کو ڈی انرجائز کیا جاتا ہے تو والو کھلا یا بند ہوتا ہے۔
- تھری وے: والو میں تین بندرگاہیں ہیں ، ایک inlet کے لئے ، ایک دکان کے لئے ایک ، اور ایک راستہ کے لئے۔ اس کا استعمال ہوا کے بہاؤ کو دو مختلف راستوں کے درمیان تبدیل کرنے یا ہوا کو ماحول میں نکالنے کے لئے استعمال کیا جاسکتا ہے۔ یہ NO یا NC بھی ہوسکتا ہے۔
|
سیریز |
Sy3000 |
sy5000 |
sy7000 |
sy9000 |
|
|
سیال |
ہوا |
||||
|
اندرونی پائلٹ |
2 پوزیشن سنگل |
{{0}}. 15 سے 0.7 |
|||
|
2 پوزیشن ڈبل |
{{0}}. 1 سے 0.7 |
||||
|
3 پوزیشن |
{{0}}. 2 سے 0.7 |
||||
|
محیط اور سیال درجہ حرارت (C) |
-10 سے 50 (کوئی منجمد نہیں) |
||||
|
میکس.اپریٹنگ |
2 پوزیشن سنگل ، ڈبل |
10 |
5 |
5 |
5 |
|
3 پوزیشن |
3 |
3 |
3 |
3 |
|
|
دستی اوور رائڈ (دستی آپریشن) |
غیر لاکنگ پش ٹائپ |
||||
|
پائلٹ راستہ کا طریقہ |
مین اور پائلٹ والو کے لئے عام راستہ کی قسم |
||||
|
چکنا |
ضرورت نہیں ہے |
||||
|
بڑھتے ہوئے واقفیت |
غیر محدود |
||||
|
اثر/کمپن مزاحمت (m/s²) نوٹ) |
150/30 |
||||
|
دیوار |
ڈسٹ پروف (*ڈین ٹرمینل اور ایم 8 کنیکٹر: IP65) |
||||
